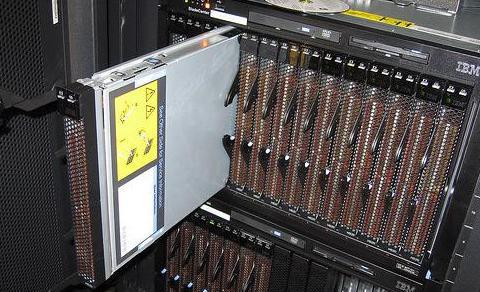

布線系統作為網絡基礎，決定著網絡設備的性能能否得到充分發揮，也決定著能否為應用系統提供20多年的需求，保證用戶的需求。一般大機房采用tor接線方式，小機房采用EOR/mor接線方式。由于機房內有不同類型的服務器，布線系統也不同。今天，恒訊科技小編將分析機架式服務器和刀片服務器有何區別？

香港機房平面布局為矩陣式。為了保證機房的溫度效果，機柜會以十到二十個為一組排列，形成一個機柜組。機柜組間采用前后通風方式，冷空氣可在機柜前面板進出。創建兩個通道來完成冷熱通道的效果。機架式服務器和刀片式服務器有什么區別？

一、刀片服務器的布線方式

在機柜中部署刀片服務器時，無需估計是否應該在服務器機柜中部署交換機或配線架的跳線，而只需注意刀片上行端口的設置和布線方式服務器切換。此外，機架服務器應單獨安排跳線連接。由此我們可以發現，機架服務器的管理會比刀片服務器更麻煩。

集成交換機模塊的刀片服務器采用EOR/mor布線方式，與機架式服務器的tor布線方式沒有區別。全部接入網絡后在服務器機柜中完成。相比之下，刀片服務器的計算單元密度會更高，因此單機柜的輸出功率和機房溫度系統的要求也更高。帶直通模塊的刀片服務器機架布線方式下的EOR/mor和tor與機架式服務器相同。

二、機架服務器的布線方式：交換機EOR（線路末端）布線。

在交換機EOR布線中，每個機柜最外端的兩端為網絡機柜。 pod的所有服務器機柜都需要配線架。機架式服務器安裝在機柜內，服務器的網卡是通過電線與機柜相連的配線架。

EOR接線方法有一些缺點。服務器機柜中，網絡機柜銅纜超過20根，距離網絡機柜較遠。機房布線距離長，機房工作量大，線纜維護困難。因此，在改進EOR布線方法后，增加了MOR。這是將網絡機柜直接部署在pod中的機柜，有效減少了服務器機柜與網絡機柜之間的物理距離，更有利于線纜的管理和維護。

三、大型數據中心常見部署方案：機架服務器布線中的Tor（機架頂）交換機布線

Tor 布線是根據 EOR / mor 開發的。使用 Tor 布線時，將在每臺服務器中間部署一到兩臺交換機。機架式服務器通過跳線與機柜中的交換機相連，交換機的上行端口通過銅纜或光纖與EOR/mor網絡機柜中的匯聚交換機相連。

出于網絡設計原因，tor 布線模式將限制交換機中的 VLAN 數量。在規劃網絡時應有效避免這種情況。使用tor布線時，VLAN范圍小，端口數少。對于 EOR 布線，交換機訪問的端口密度很高。在網絡規劃的時候，端口的VLAN可能會比較多，所以tor模式的交換機也比較多。相比之下，tor模式下網絡設備的管理和維護難度更大。如果您想了解更多接線規則，可以咨詢我們的官網在線客服。

以上就是機架式服務器和刀片服務器的區別，希望能幫助到大家。
